スクリューウエイト貫入試験報告書作成システム
G-Space Sweden Pro.
G-Spaceデータ閲覧サービスのユーザーは、無料で使えます！G-SpaceSweden Pro.は、スクリューウエイト貫入試験（スウェーデン式サウンディング試験）の地盤調査報告書作成プログラムです。
パッケージ版 MOLEⅡ Sweden Pro. の機能はそのままに、G-Spaceデータベースとの連携や報告書の作成が可能になりました。
報告書のサンプルはこちら
G-SpaceSweden Pro.の概要
- G-Spaceデータ閲覧サイトと共通ライセンス
- 調査地点を地図上に表示
- ジオカルテ（日東精工社）やYMB試験機データ取り込み機能
- G-Web調査システム（ジオサイン社）から各種データ取り込み機能
- G-Spaceで調査地点の情報確認が可能
- G-Spaceサーバーから地形地質情報、標高値を自動取得
- 調査位置図や土地条件図などをG-Spaceサーバーから自動取得
- 推定断面図の作成
- 液状化一次判定の帳票作成、液状化ハザードマップへのリンク機能
- G-Spaceオリジナルフォーマットの報告書作成
G-Spaceデータ閲覧サービスと共通ライセンス
プログラムの起動にはG-Spaceデータ閲覧サイトのＩＤとパスワードが必要です。
G-Spaceユーザーは無料で、こちらの地盤調査報告書作成プログラムが利用できます！
G-Spaceデータ閲覧サービスの詳細はこちら
調査地点を地図上に表示
登録した調査データはアイコンで地図上に表示されます。

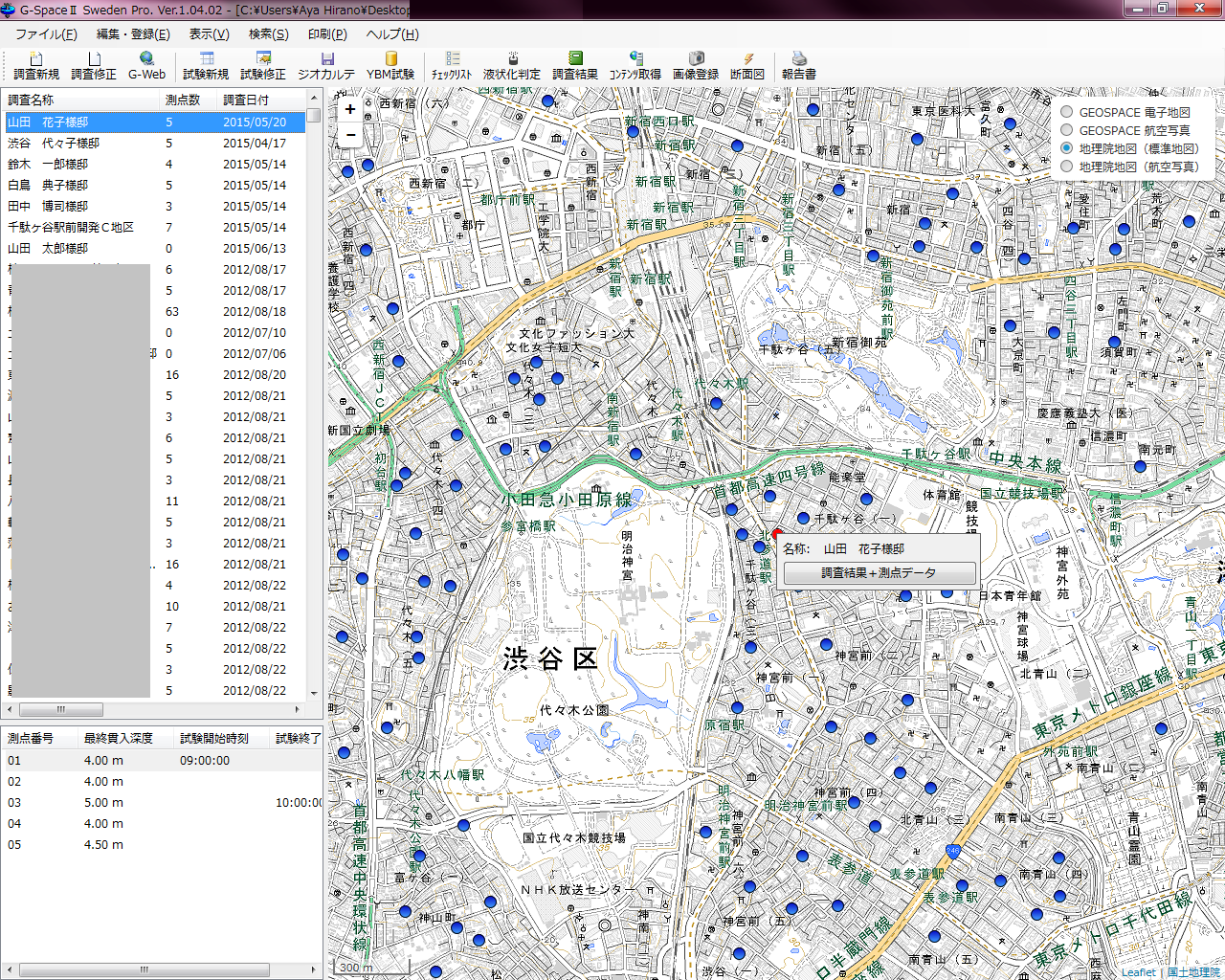

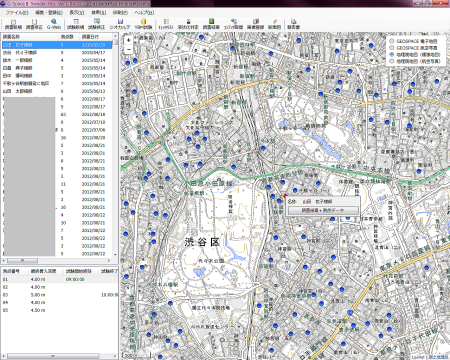

メイン画面（地図上の青丸が登録済みの調査地点）

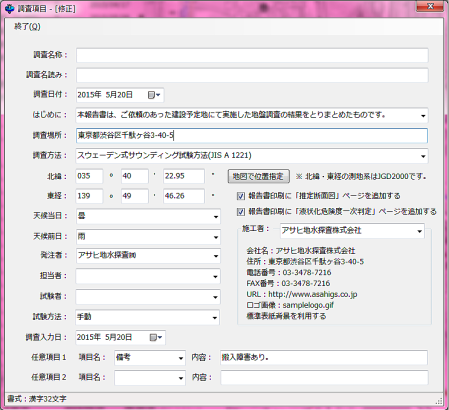

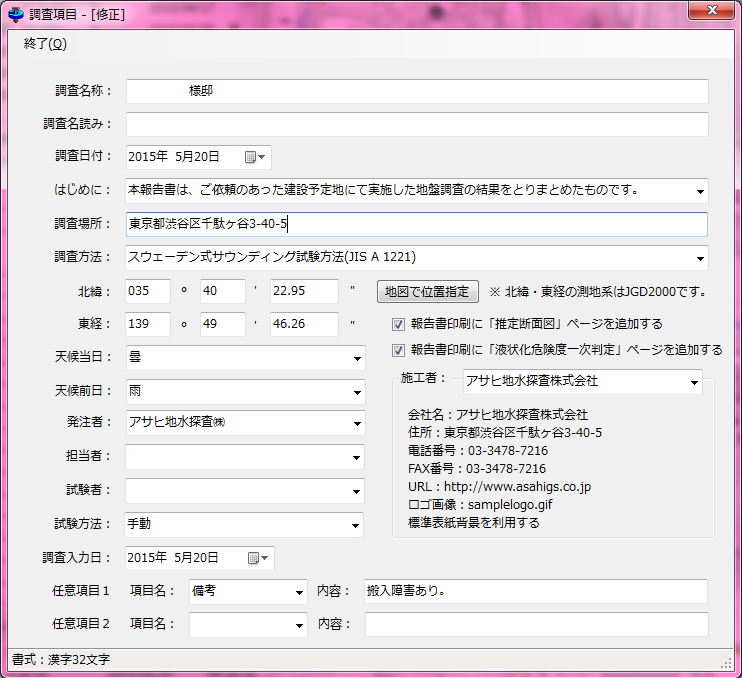

基本情報登録画面

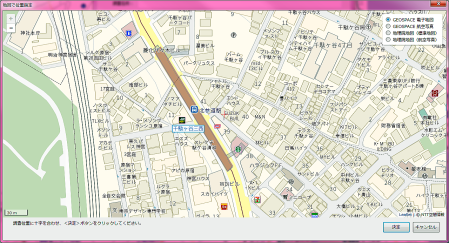

[地図で位置指定]ボタンをクリックし、地図上で調査地点を指定すると、北緯東経値が自動で登録されます。
表示できる地図は、「GEOSPACE電子地図」「GEOSPACE航空写真」「地理院地図（標準地図）」「地理院地図（航空写真）」です。
ジオカルテ（日東精工社）やYMB試験機データ取り込み機能
試験データは直接入力の他、ジオカルテ（日東精工社）とYBM試験機（YBM社）の全自動試験機データの取り込みが可能です。

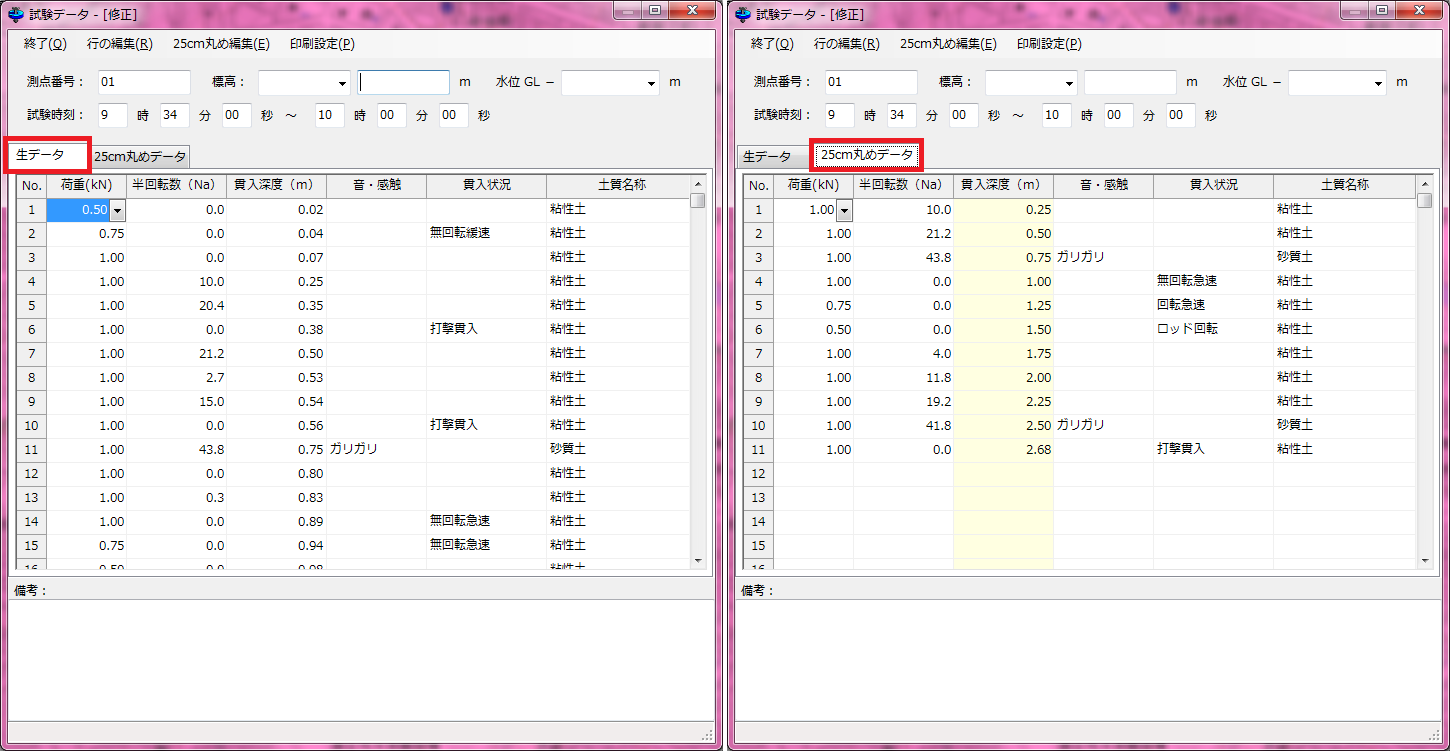

試験データ入力画面

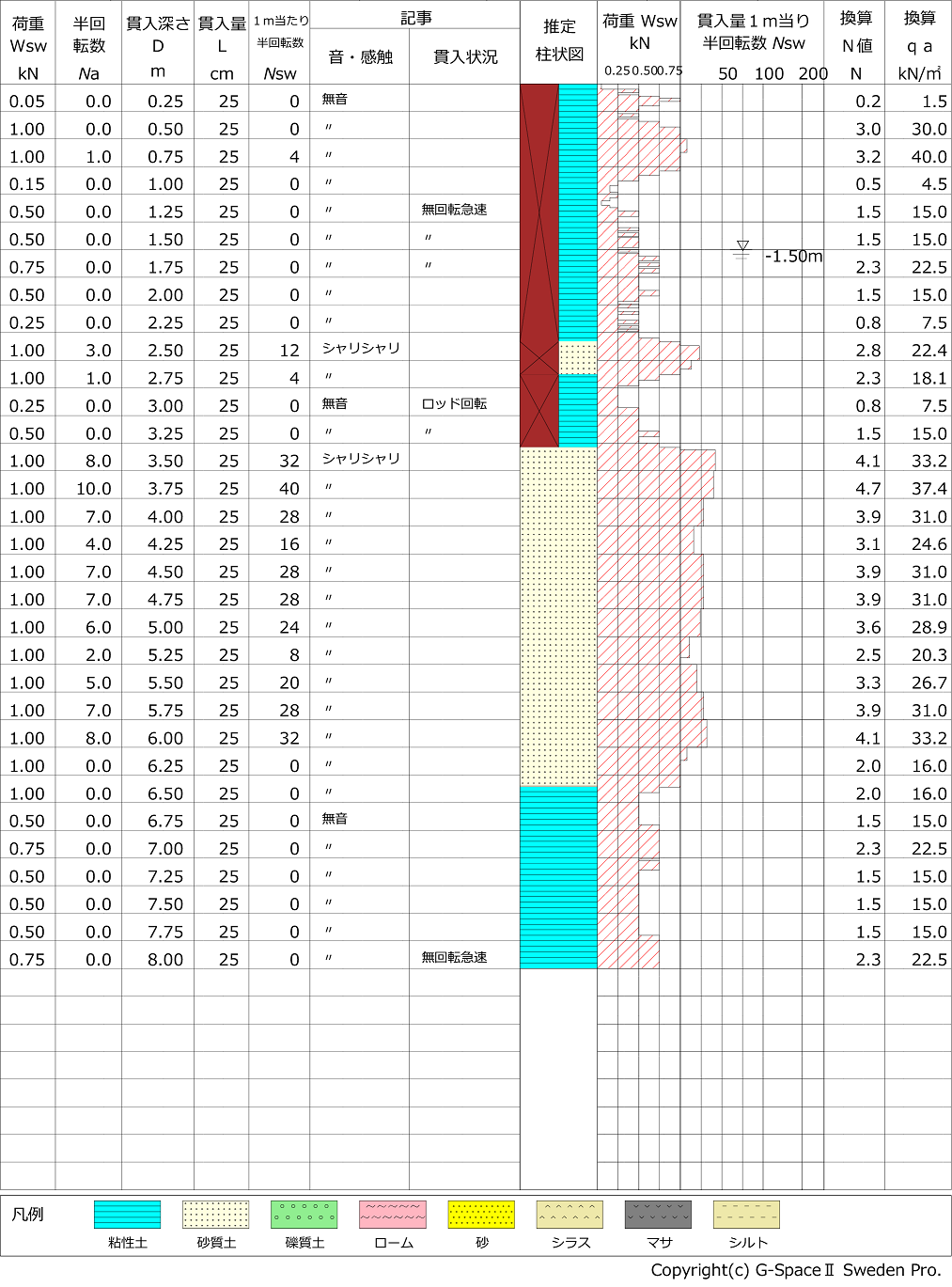

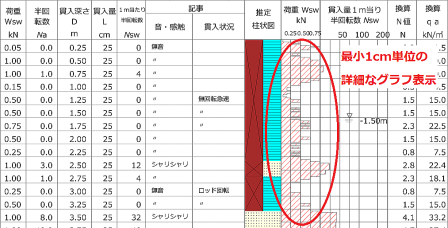

ジオカルテのGTDデータ（最小1cm単位のデータ）が取り込み可能です。GTDデータを取り込んだ場合は、試験結果帳票のWsw,Nswグラフは最小1cm単位で表示されます。

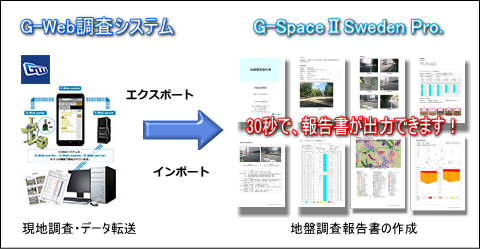

G-Web調査システム（ジオサイン社）から各種データ取り込み機能
G-Web調査システム からエクスポートしたZIPファイルを取り込みできます。
Step１：G-Space Sweden Pro.起動
Step２：（G-Webからエクスポートした）ZIPファイルの取り込み
Step３：報告書プレビュー
ここまでわずか『30秒！』※1
調査の概要、試験データ、チェックリスト、現場写真をまとめて取り込むことで、報告書の作成がよりスピーディに行えます。
G-Web調査システム※2 のデータで作成した、地盤調査報告書のサンプルは
こちら
※1 取り込んだデータを追記や修正なしで出力する場合の最短時間です。基礎工の選定や考察のコメント入力や、液状化一次判定等は別途行って下さい。
※2 G-Web調査システムは、ジオサイン株式会社が提供するサービスです。詳しくはこちら
G-Spaceで調査地点の情報確認が可能
考察コメント入力画面から、入力中の物件の位置を中心としてG-Spaceデータ閲覧サイトを起動できます。

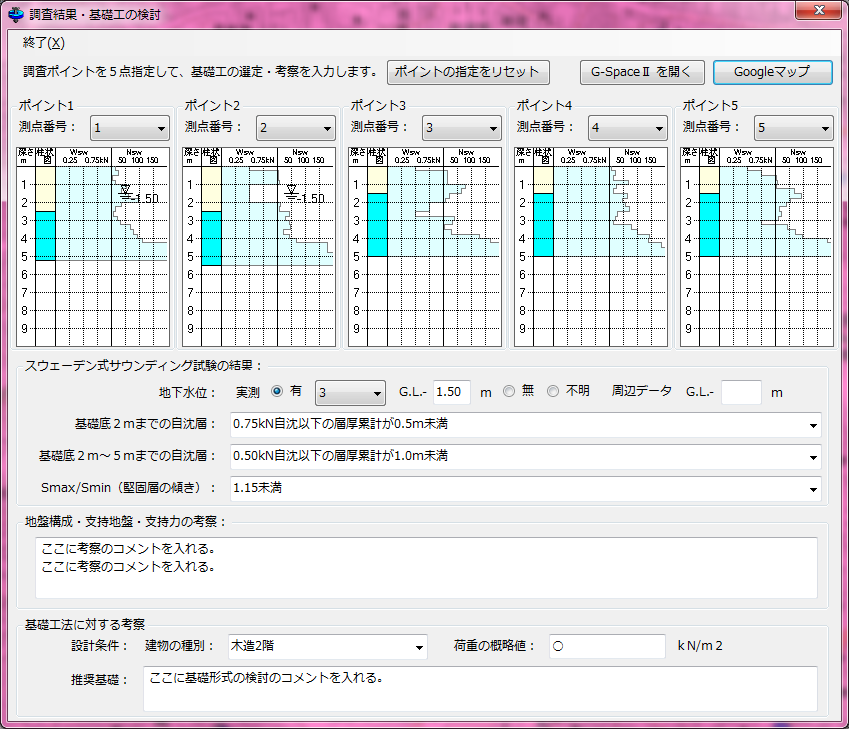

「調査結果・基礎工の検討」の画面で、調査ポイント5点の簡易グラフを表示して、考察のコメント入力や基礎工の選定ができます。

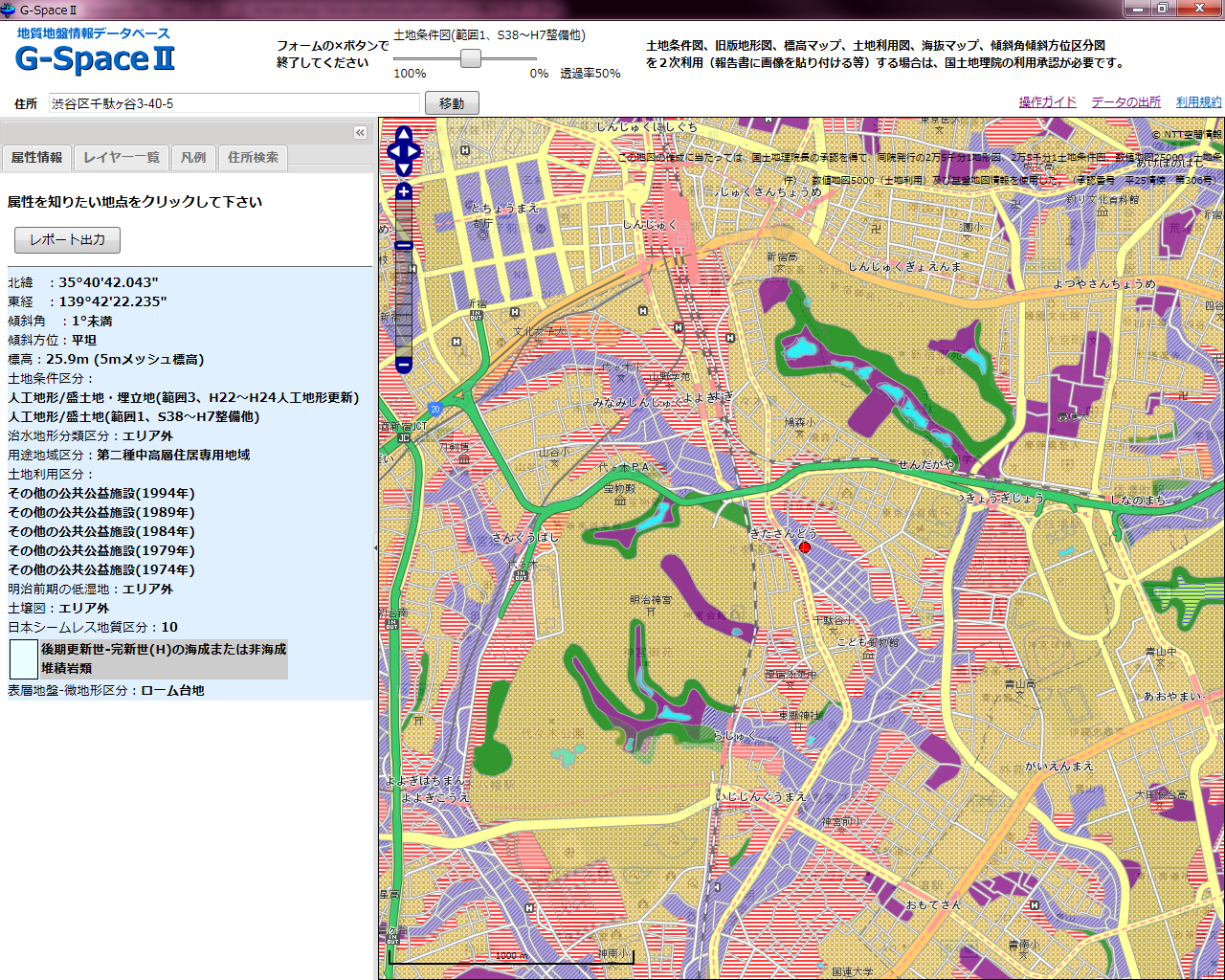

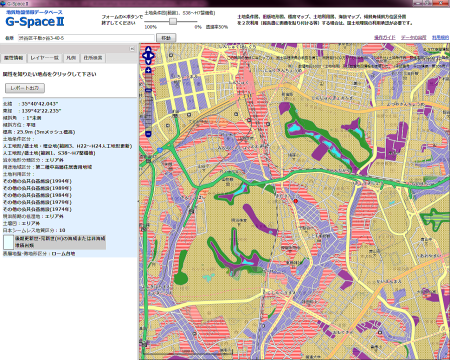

[G-Spaceを開く]ボタンをクリックすると、入力中の物件の位置を中心として、G-Spaceを起動します。
地形情報などを確認しながら、考察のコメントを入力ができます。
G-Spaceサーバーから地形地質情報、標高値を自動取得

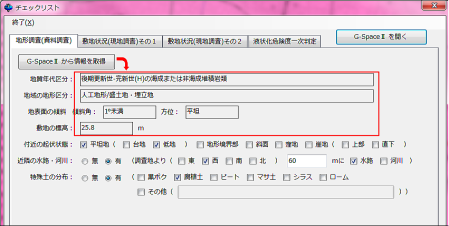

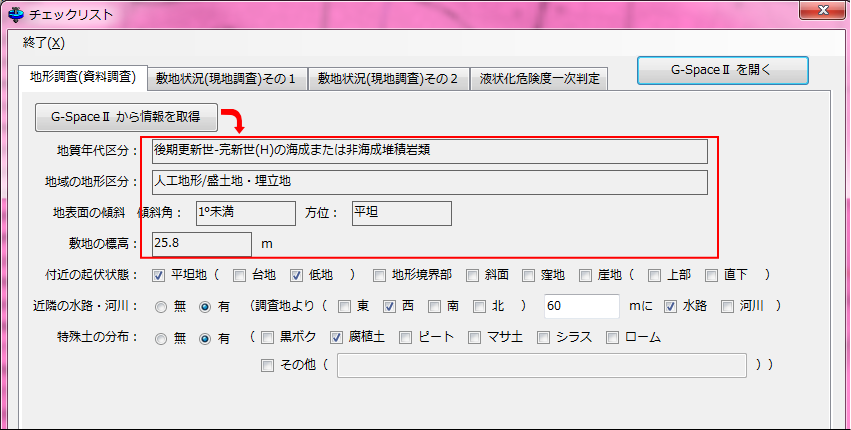

チェックリスト項目の、地形地質や標高値等は、登録した座標値を元に、G-Spaceデータベースからワンクリックで情報を取得できます。

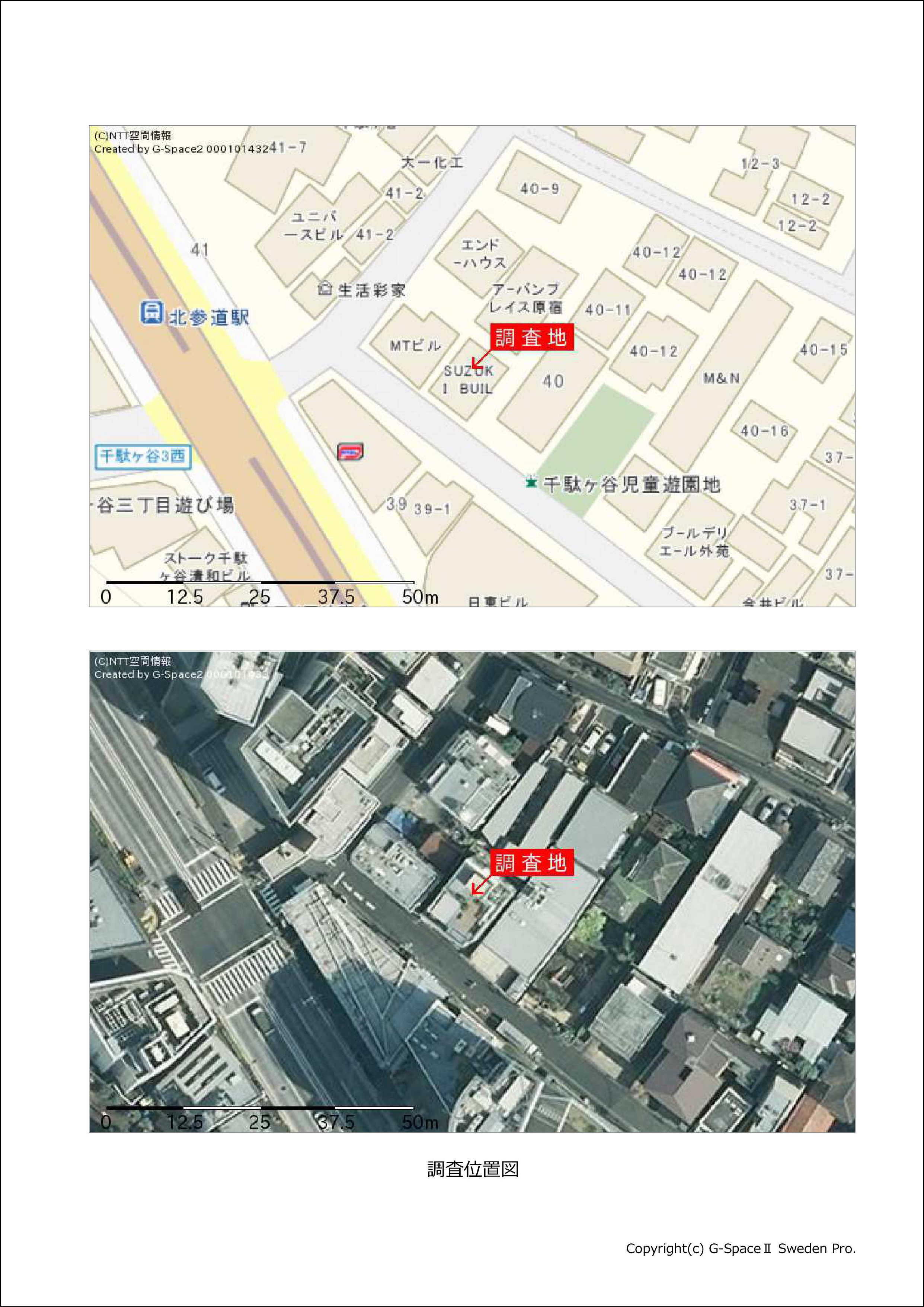

調査位置図や土地条件図などをG-Spaceサーバーから自動取得
登録した位置座標を元に、報告書に表示する地図画像を自動で取得できます。
使用する画像によっては別料金となります。

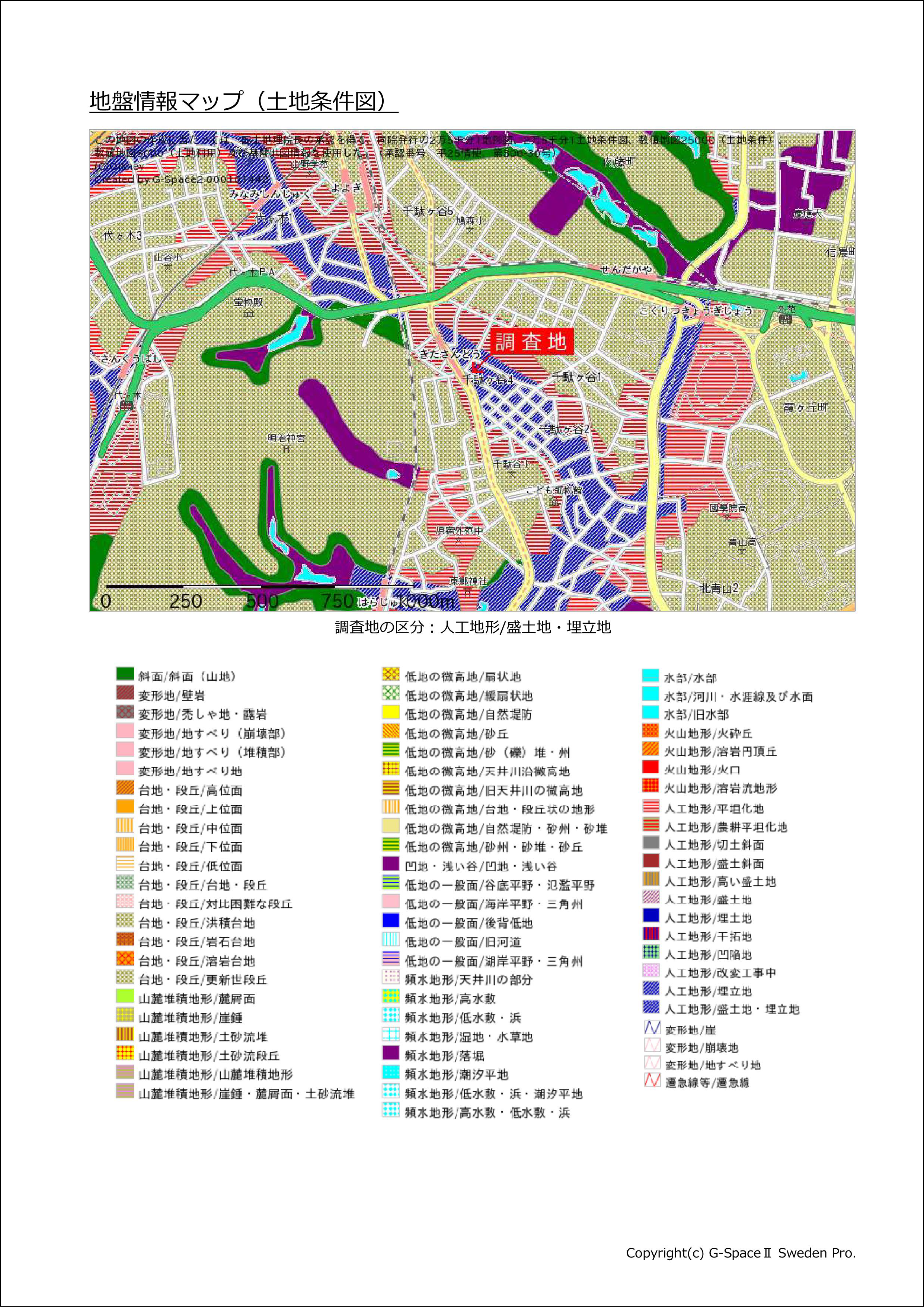

土地条件図（有料で取得可能）
表層地盤-微地形区分（有料で取得可能）

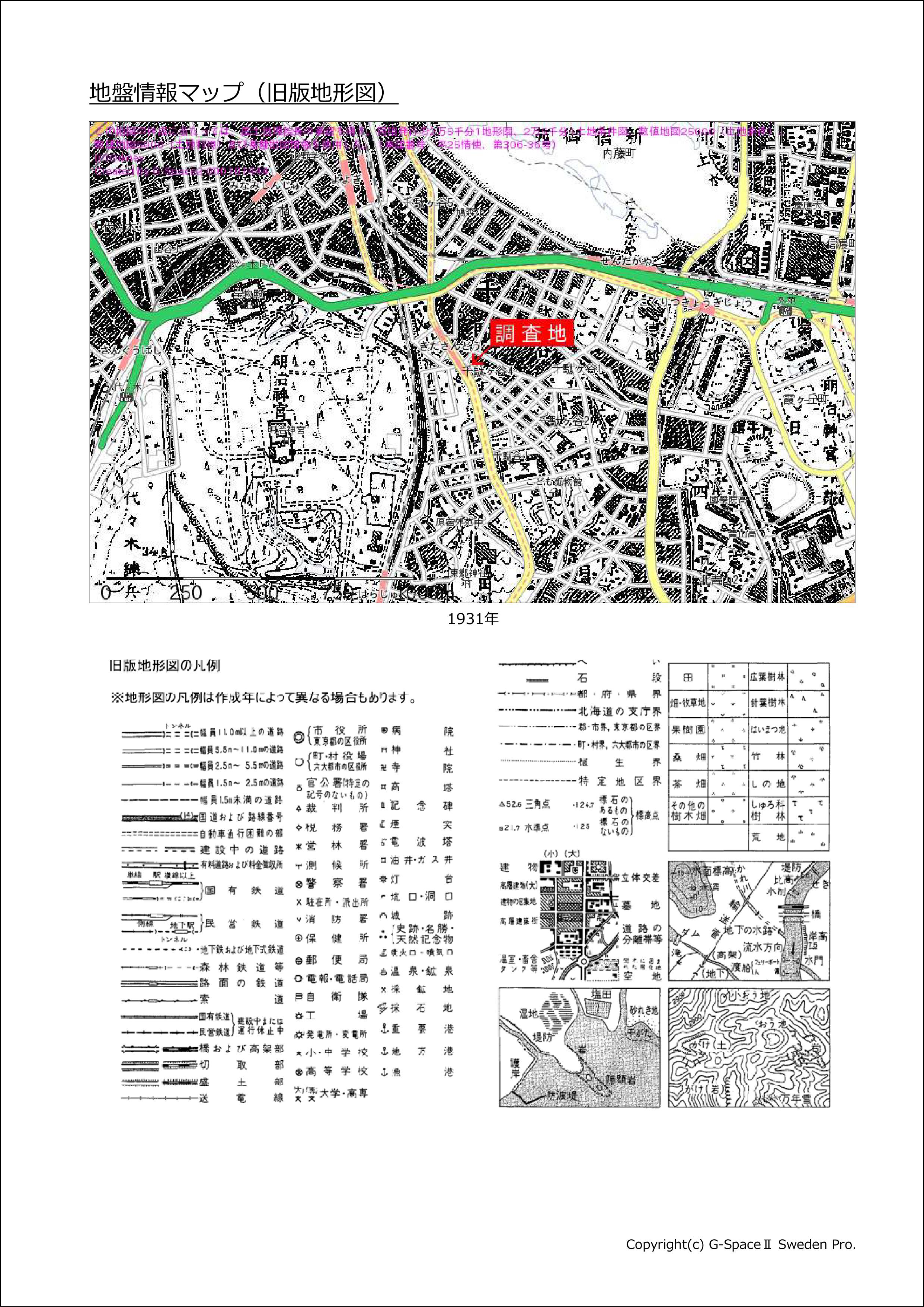

旧版地形図（有料で取得可能）
液状化履歴マップ（有料で取得可能）

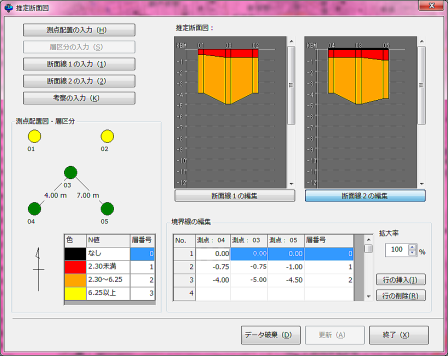

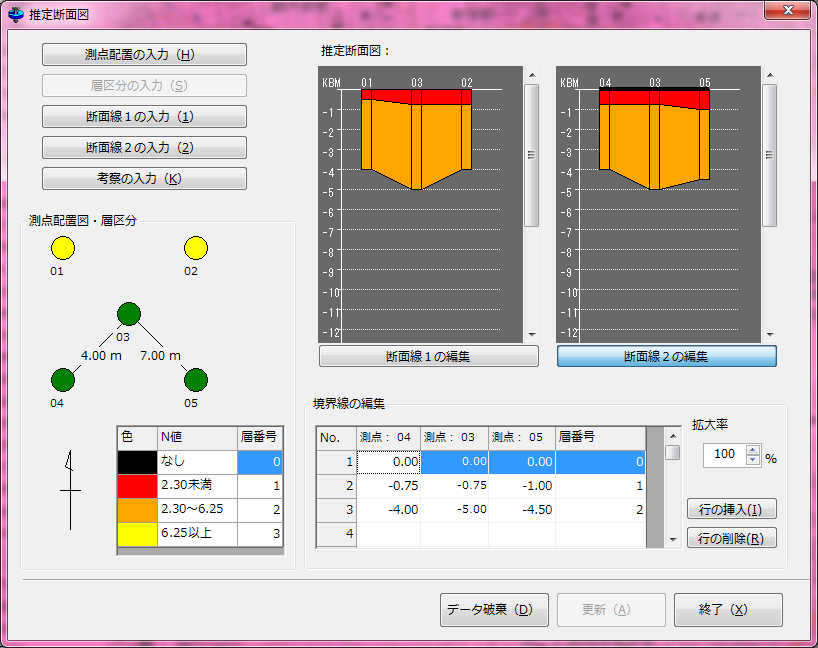

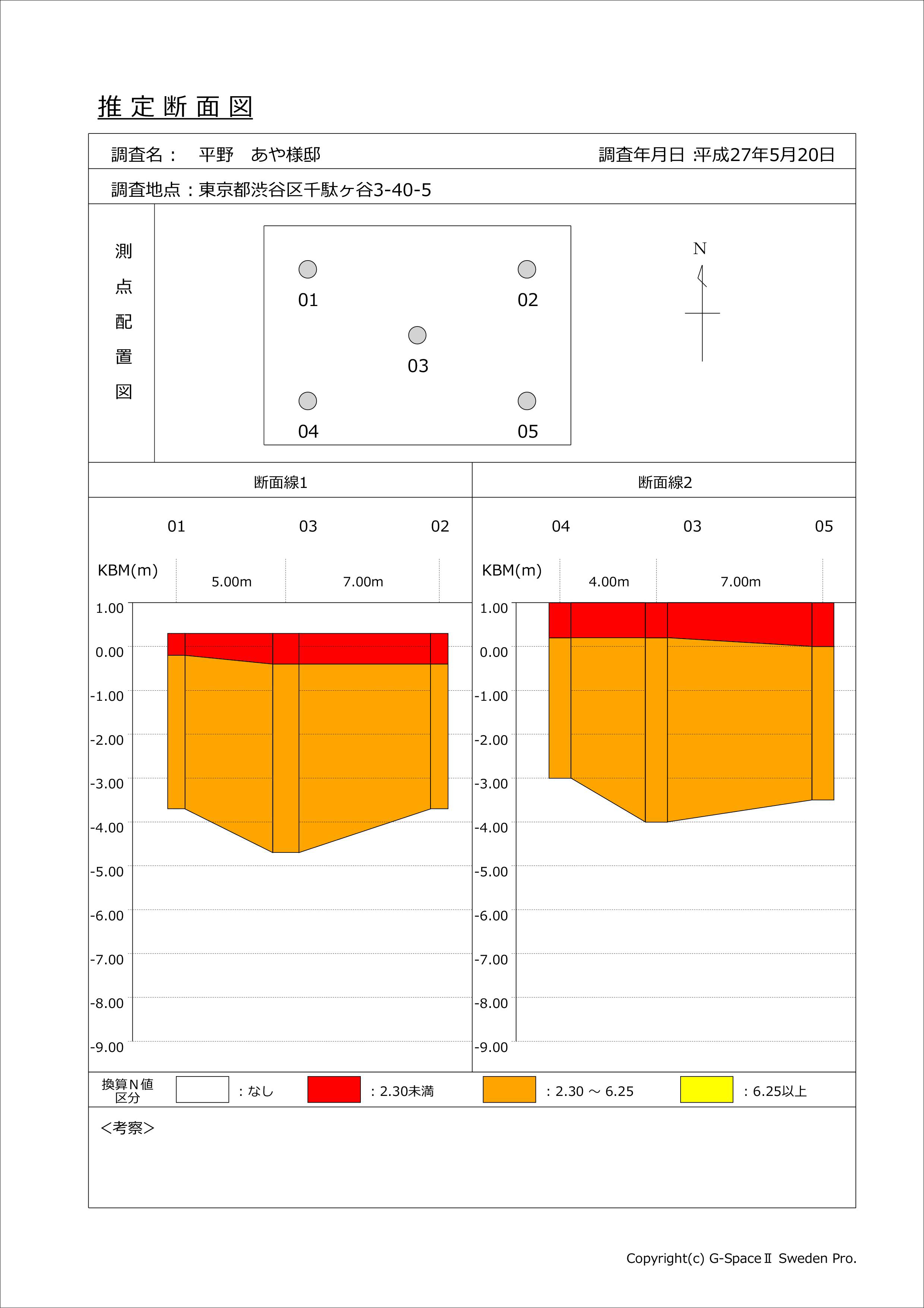

推定断面図の作成
液状化一次判定の帳票作成、液状化ハザードマップへのリンク機能

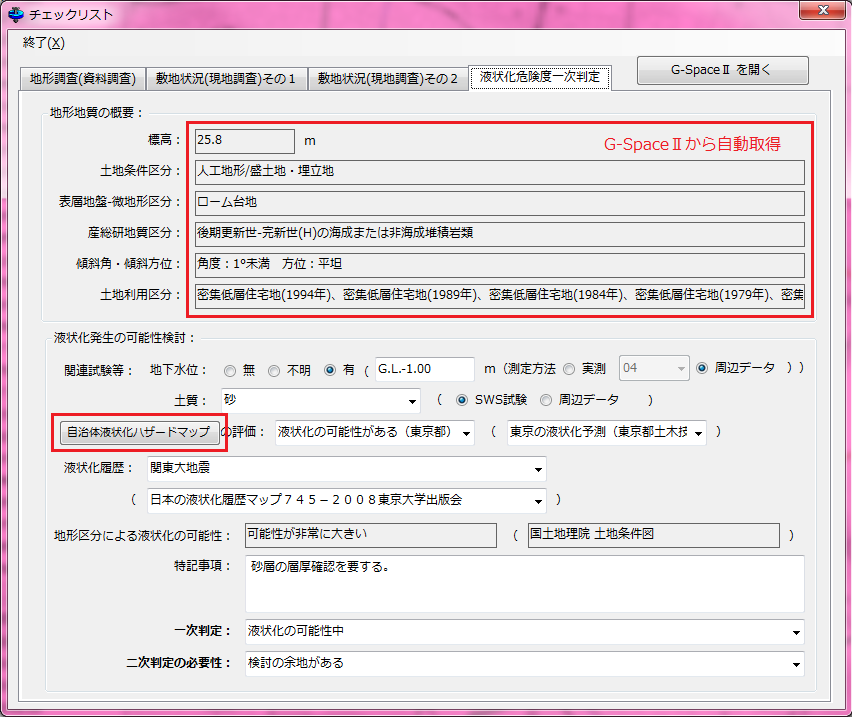

G-Spaceサーバーから以下の情報を自動取得して、簡単に液状化一次判定レポートが作成できます。
- 標高
- 土地条件区分
- 表層地盤-微地形区分
- 産総研地質区分
- 傾斜角・傾斜方位
- 土地利用区分
- 地形区分による簡易評価
以下の項目は任意で入力可能です。
- 地下水位
- 土質
- 自治体液状化ハザードマップでの評価
- 液状化履歴：G-Spaceを参照して任意入力

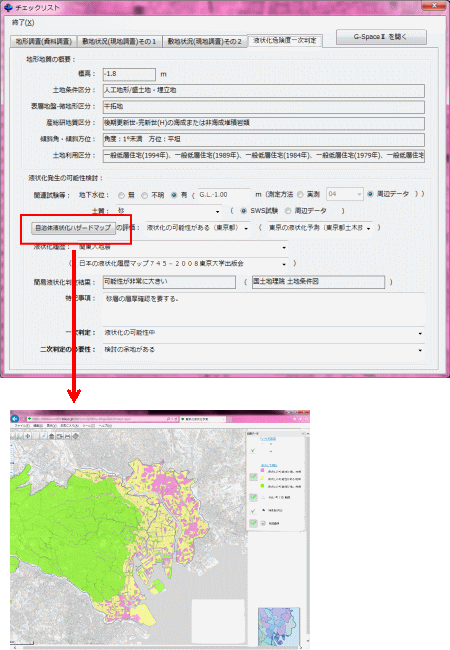

以下の方法で、入力中の物件が位置している自治体の、液状化ハザードマップのwebページへリンクします。
地盤調査報告書

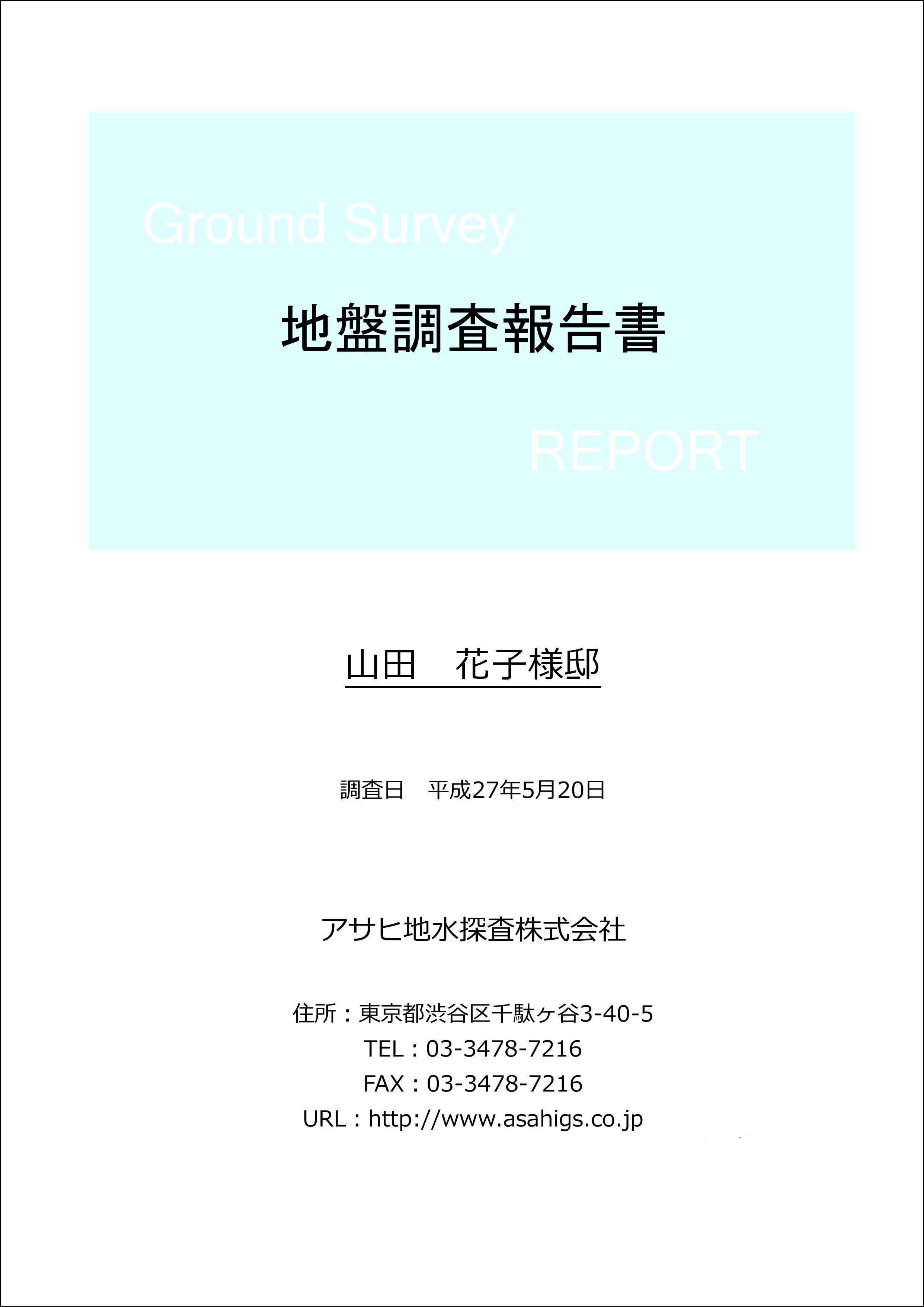

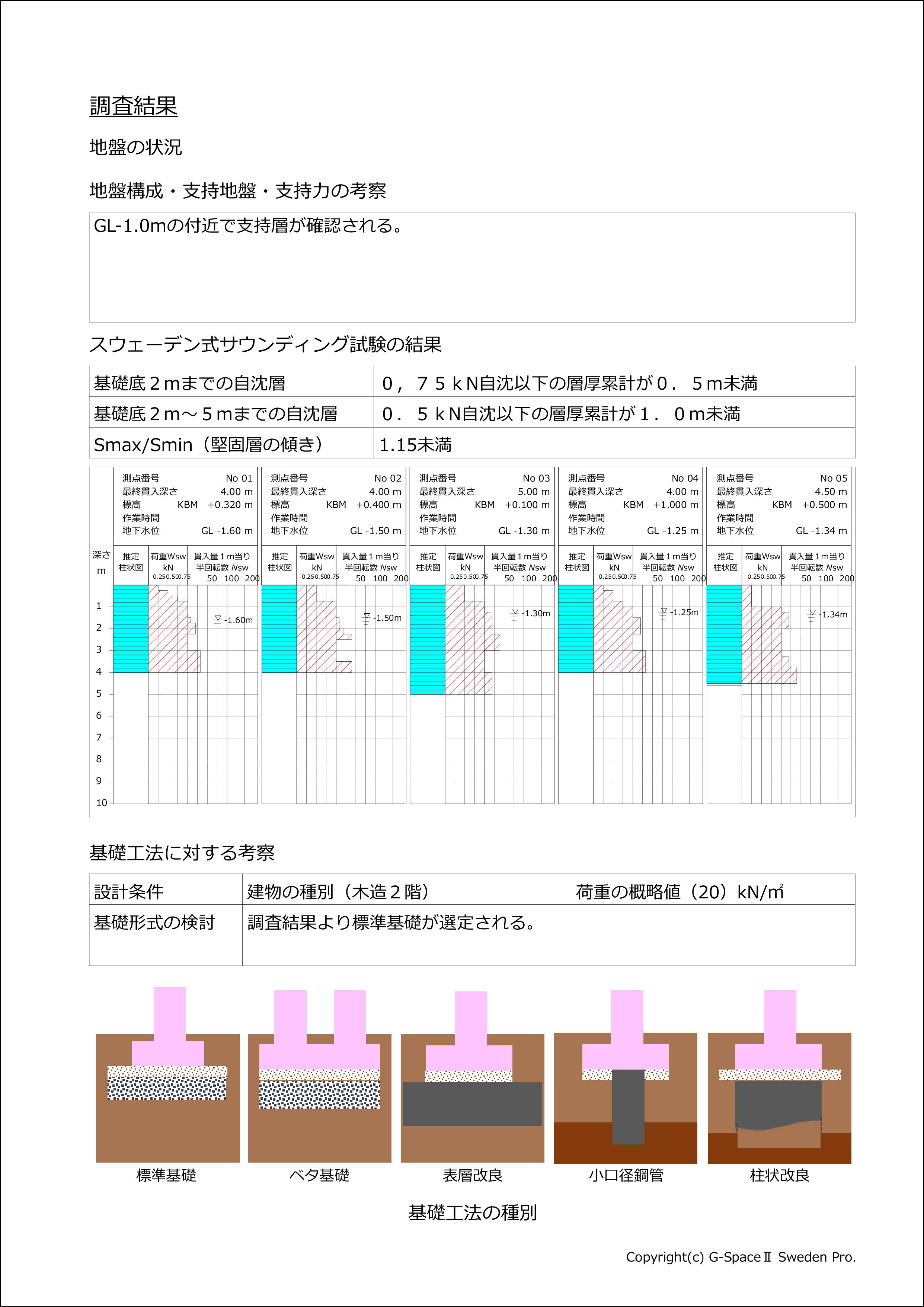

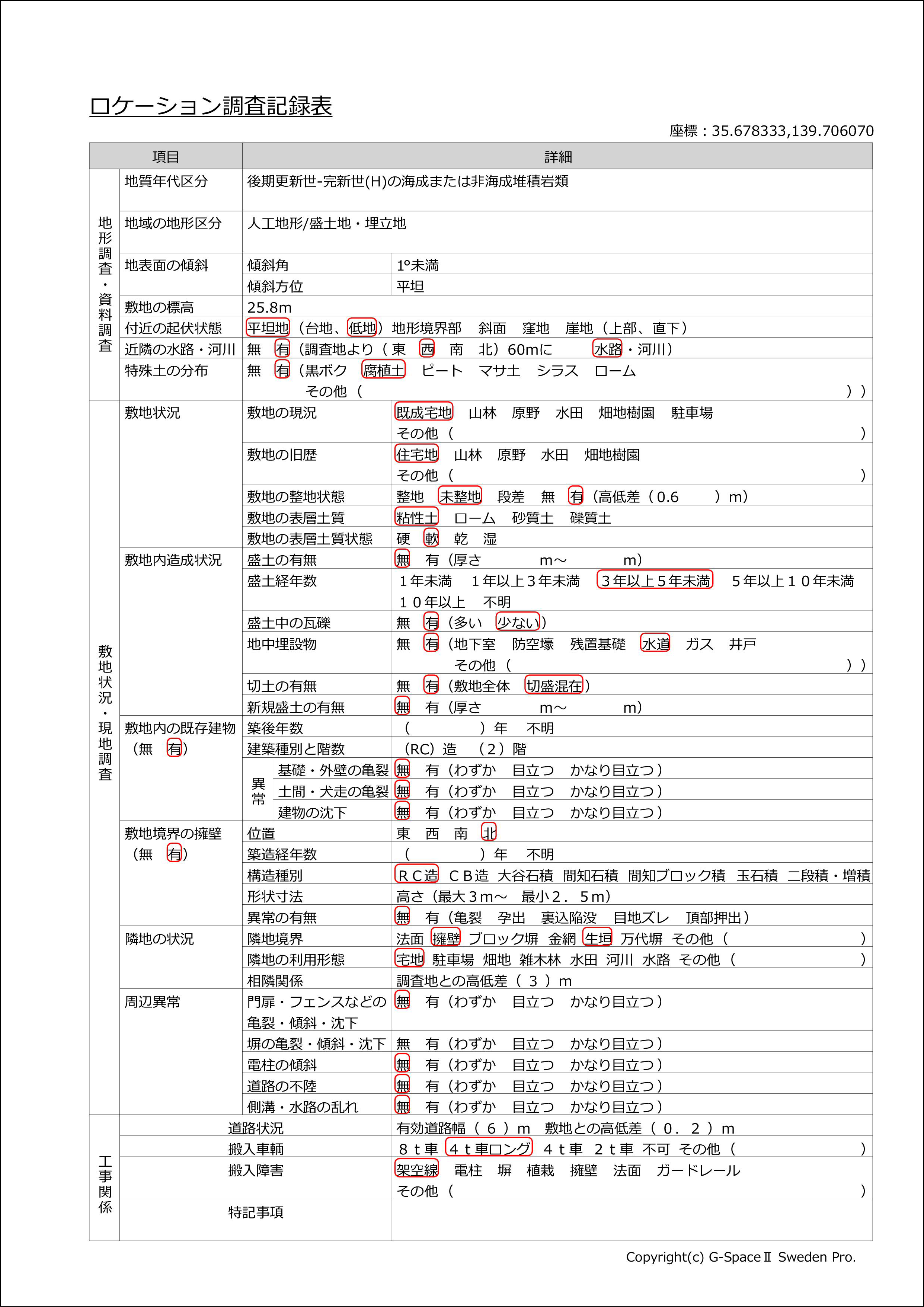

報告書サンプル
報告書サンプル（PDF） ※有料オプションページも含んだフルバージョンです。
土地条件図、旧版地形図、液状化履歴マップ等（有料オプション）
【有料オプションのご契約について】
調査位置図にGEOSPACE電子地図、GEOSPACE航空写真を使用する場合と、 以下のオプションページを出力する場合は別途有料オプション契約が必要です。
- 土地条件図
- 微地形区分図
- 旧版地形図
- 地形断面図
- 液状化履歴図

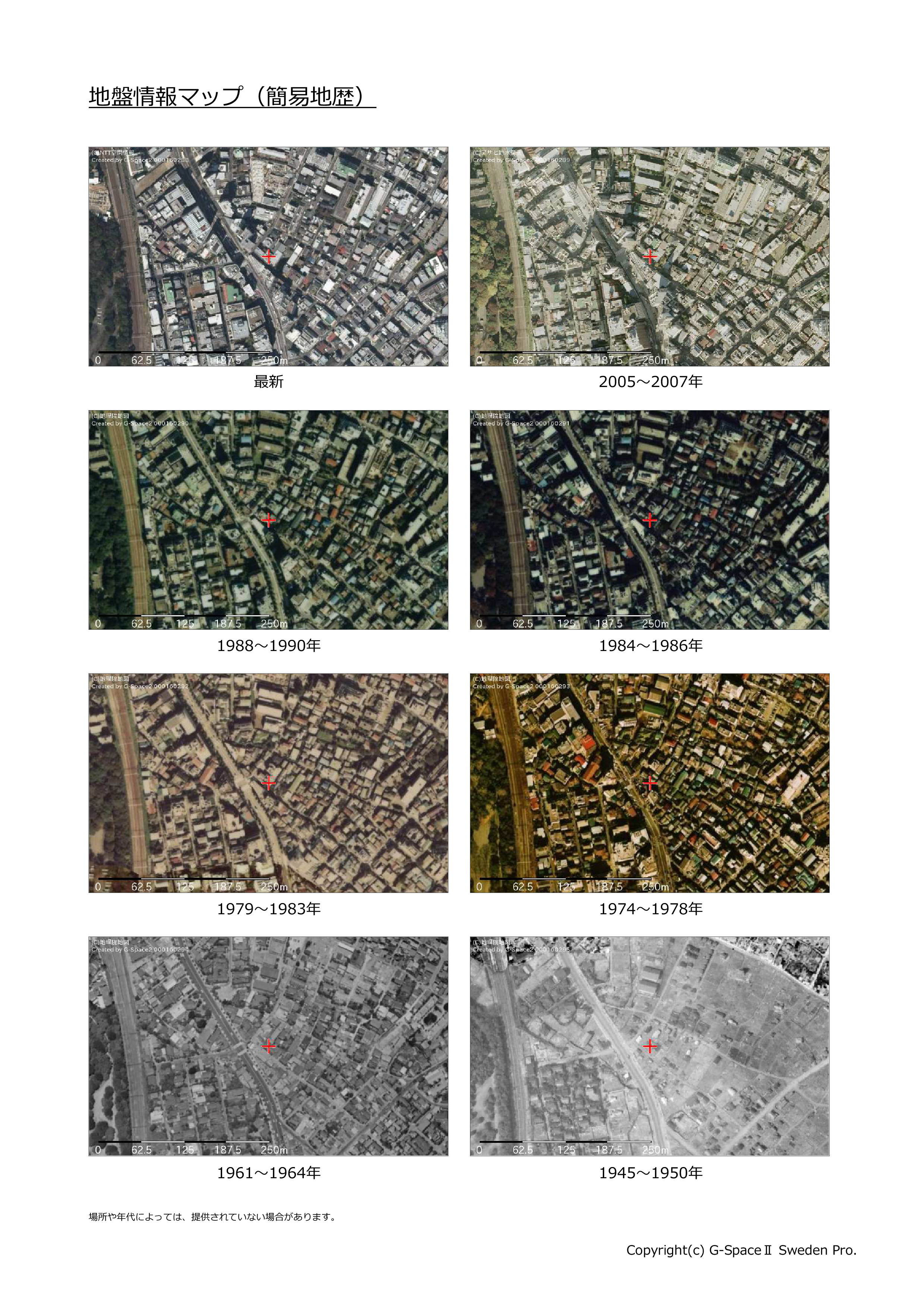

- 簡易地歴（8年代の航空写真）
ご不明点はお気軽にお問い合わせください。
液状化一次判定（無料オプション）
帳票サンプル（PDF）住宅地盤審査「e-Gaia」の申し込み（外部サービス）

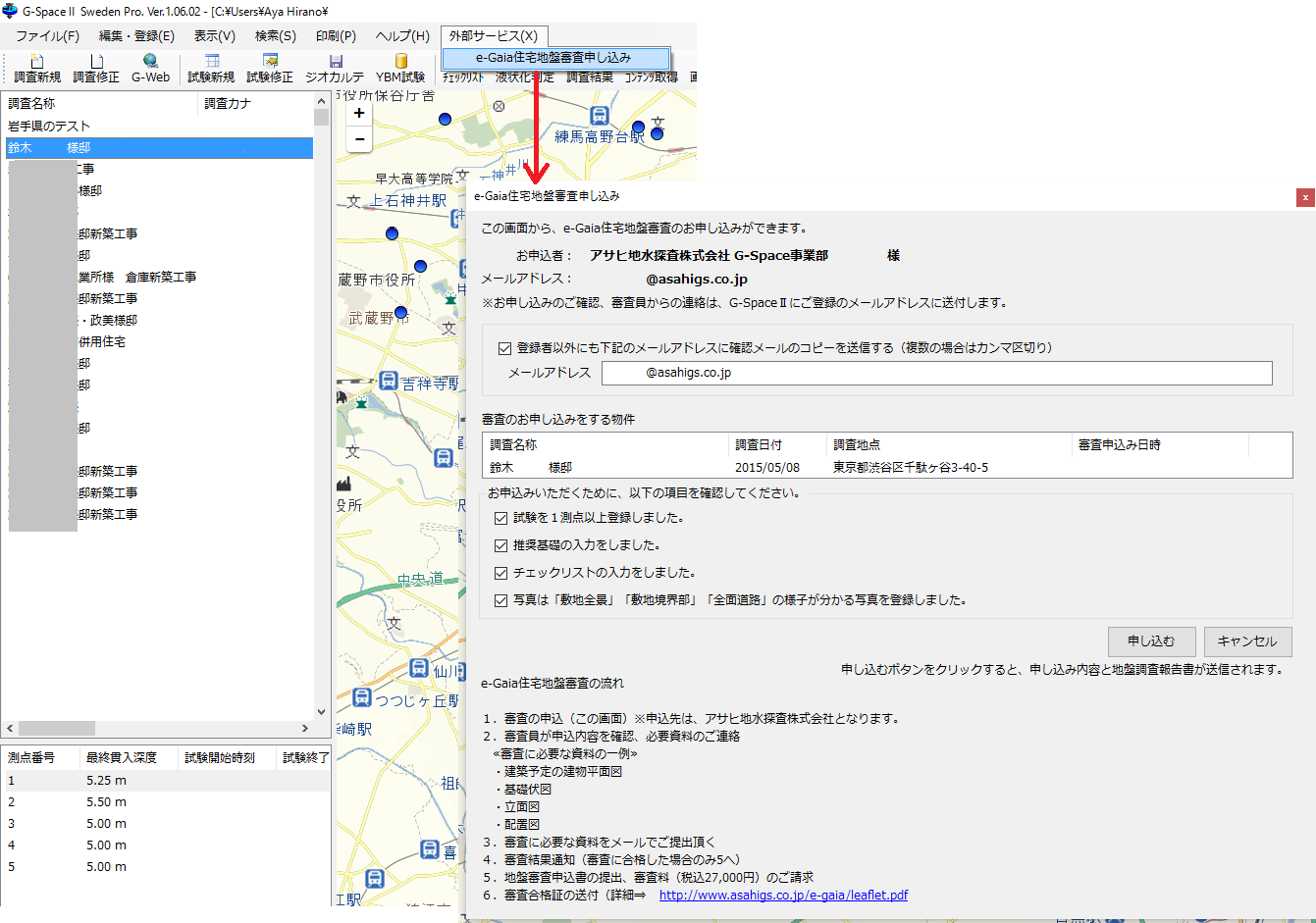

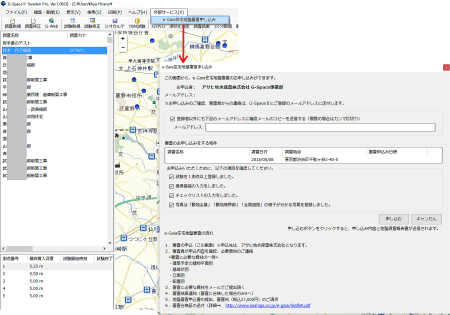

G-SpaceSweden Pro.から、住宅地盤審査「e-Gaia」の申し込みができます。（地盤調査報告書が、審査部へ送付されます）
※画像をクリックすると、拡大表示します。
「e-Gaia」について、詳しくはこちら（やすらぎ株式会社のサイトへ移動します）
G-Space Sweden Pro.のダウンロード
G-Spaceデータ閲覧サイトにログイン後、画面左側の[設定など]タブ、各ソフトのダウンロード から[SWS試験報告書作成システム G-Space SwedenPro ダウンロード]ボタンをクリックしてください。
